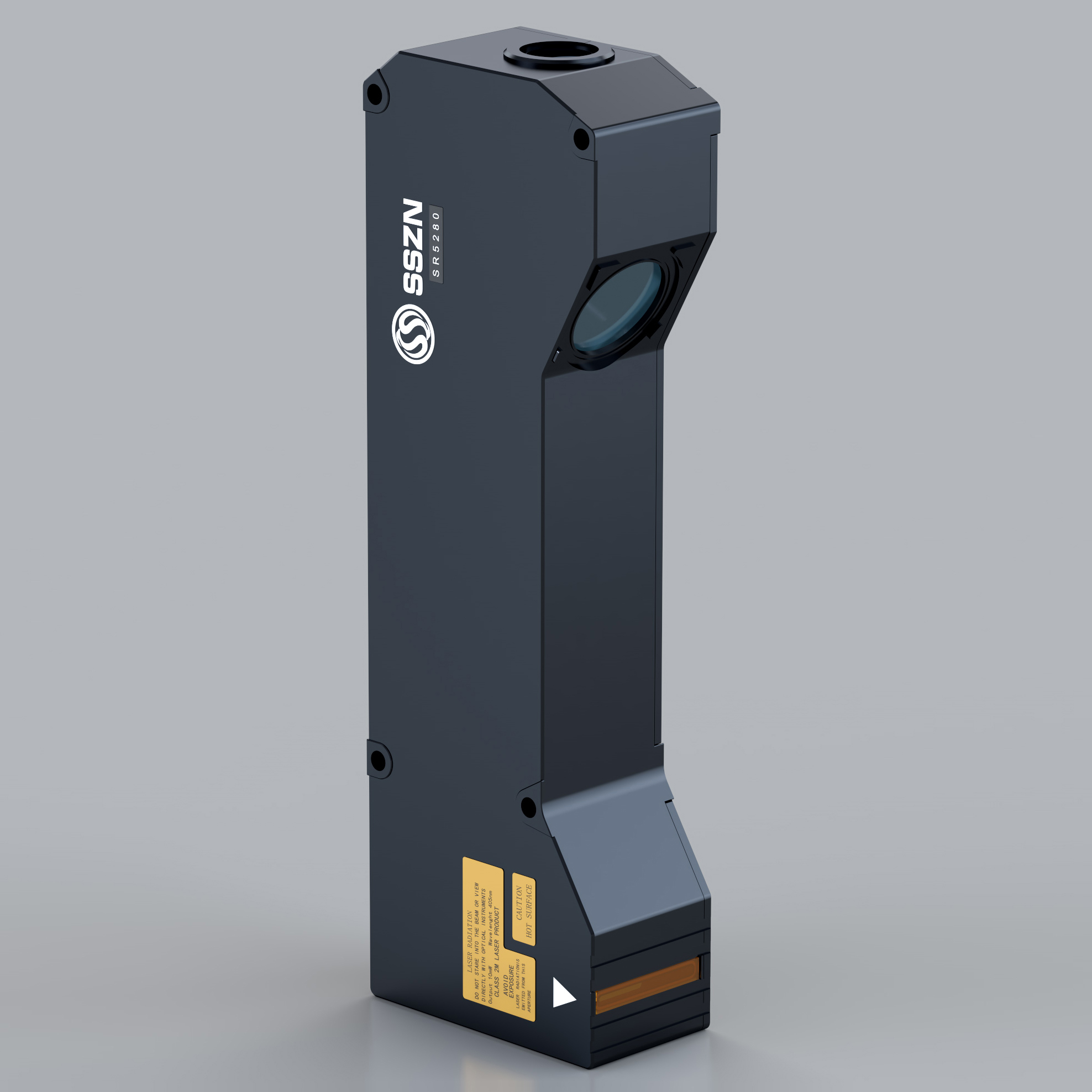

SR5280
產品介紹
專為交通軌道鐵路行業量身定制的測量?jī)x，采用450nm藍色光源 擁有超快掃描速度，最快可達67K/s，可掃描X軸寬度440mm-640mm多適用于鐵路環繞檢測、輪對檢測、軌道磨損檢測等等。
相關文檔下載
立即聯系
技術規格
| 型號 | SR5280 | |||
| 參考距離（CD） | 380mm | |||
| 測量范圍 | Z 軸高度（FS） | 280mm | ||
| X 軸寬度 | 近端 | 180mm | ||
| 參考距離 | 234mm | |||
| 遠端 | 320mm | |||
| 光源 | 光源波長 | 450nm | ||
| 激光器等級 | 3R | |||
| 激光器輸出功率 | 50mW | |||
| 重復精度 | Z 軸（高度） | 4μm | ||
| X 軸（寬度） | 25μm | |||
| 線性 | Z 軸（高度） | ±0.02%的F.S. | ||
| 輪廓數據間隔 | X 軸（寬度） | 100μm | ||
| X 軸輪廓點數 | 3200 | |||
| 掃描速度（Hz） | 2500~67000 | |||
| 編碼器 | 單端、差分編碼器各一個 | |||
| 輸入輸出 | 1個100Base-TX/1000Base-T以太網接口 | |||
| 工作溫度 | 0～50℃ | |||
| 儲存溫度 | -20～70℃ | |||
| 工作濕度 | 35%～85% 無凝露 | |||
| ESD防護 | 接觸放電4kV、空氣放電8kV，符合IEC 61000-4-2標準 | |||
| EFT防護 | 電源端口2kV/5或100kHz、信號端口1kV/5或100kHz，符合IEC 61000-4-4標準 | |||
| 沖 擊 | 每軸50Gs/3ms，符合IEC 68-2-27 Ea標準 | |||
| 振 動 | 10Gs (10-500Hz) ，符合 IEC 68-2-6 Fc 標準 | |||
| IP等級 | IP67 | |||
| 尺 寸 | 325×89.5×62mm | |||
| 重 量 | 1500g | |||
| 數據線（配線）型號 | SCB-HCAM-HR2Z-3/6/10m | |||
