技術規格

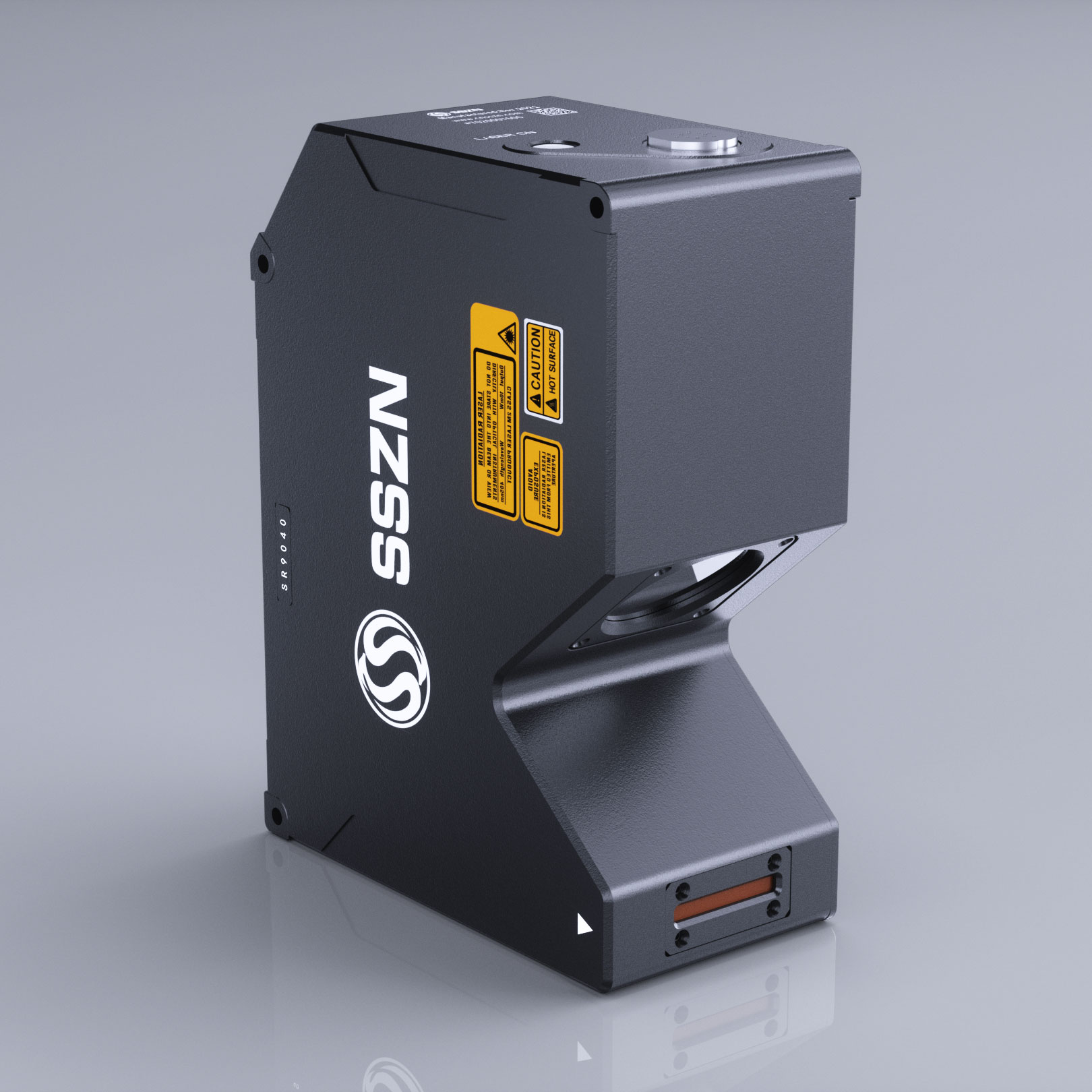

型號 | SR9040 | |||
參考距離（CD） | 40mm | |||
測量范圍 | Z 軸高度（FS） | 6.6mm | ||
X 軸寬度 | 近端 | 16.2mm | ||
參考距離 | 17mm | |||
遠端 | 18mm | |||
光源 | 光源波長 | 405nm | ||
激光器等級 | 2M | |||
激光器輸出功率 | 10mW | |||
重復精度 | Z 軸（高度） | 0.1μm | ||
X 軸（寬度） | 0.6μm | |||
線性 | Z 軸（高度） | ±0.02%的F.S. | ||
輪廓數據間隔 | X 軸（寬度） | 3μm | ||
X 軸輪廓點數 | 6400 | |||
掃描速度（Hz） | 1500~13000 | |||
| 溫度特性 | 0.02%的 F.S./℃ | |||
| I/O 接口 | 8 個可編程輸入接口，8 個可編程輸出接口 | |||
編碼器接口 | 單端、差分編碼器各一個 | |||
輸入輸出 | 1 個 RS232 接口，1 個 100Base-TX/1000Base-T 以太網接口 | |||
工作溫度 | 0～50℃ | |||
儲存溫度 | -20～70℃ | |||
工作濕度 | 35%～85%，無凝露 | |||
ESD 防護 | 接觸放電 4kV、空氣放電 8kV，符合 IEC61000-4-2 標準 | |||
EFT 防護 | 電源端口 2kV/5 或 100kHz、信號端口 1kV/5 或 100kHz，符 合 IEC61000-4-4 標準 | |||
沖 擊 | 每軸 50Gs/3ms，符合 IEC 68-2-27 Ea | |||
振 動 | 10Gs (10-500Hz) ，符合 IEC 68-2-6 Fc | |||
IP等級 | IP67，符合 IEC 60529 標準 | |||
尺 寸 | 177 x 69.5 x 130mm | |||
重 量 | 1920g | |||
數據線（配線）型號 | SCB-HCAM-HR2Z-3/6/10m | |||
