技術規格

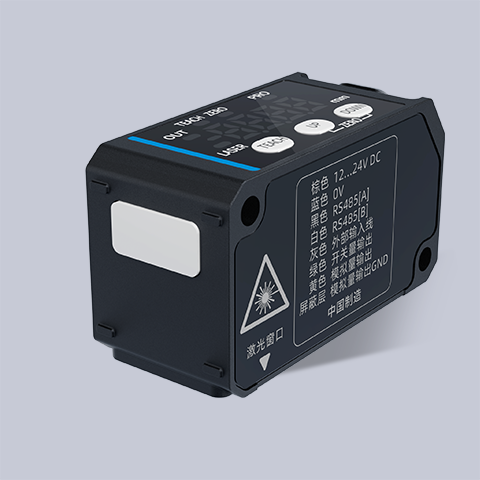

| 型號 | SD-C400 | ||
| 參考距離（CD） | 400mm | ||
| 測量范圍 | ±200mm | ||
| 光源 | 光源波長 | 655nm | |
| 激光器等級 | 2類 | ||
| 激光器輸出功率 | 1mW | ||
| 光點直徑（光斑尺寸） | 參考距離 | Φ500μm | |
重復精度 | 150μm(測量距離200mm-400mm） 400μm(測量距離400mm-600mm） | ||
| 線性度 | ±0.2%的 F.S.（測量距離200mm-400mm） ±0.3%的 F.S.（測量距離400mm-600mm） | ||
| 溫度特性 | 0.05%的 F.S./℃ | ||
| 采樣頻率（Hz） | 100/200/1000Hz(可選3種級別) | ||
| 輸入輸出 | 通信端口 | 一個RS485(支持ModbusRTU) | |
| 模擬量輸出 | 1 路模擬量輸出，模擬電壓（0~5V）或模擬電流（4~20mA） 模擬電壓或模擬電流不可切換 | ||
| IO 輸入 | 1 路，支持激光器關閉、教導、觸發、歸零等功能 | ||
| IO 輸出 | 1路，判定狀態輸出 | ||
電源電壓 | DC12~24V±10% | ||
| 消耗電流 | 40mA以下（電源電壓24V DC時）、60mA以下（電源電壓12V DC） | ||
工作溫度 | -10～50℃ | ||
| 儲存溫度 | -20～60℃ | ||
| 工作濕度 | 35%~85%無凝露、無結霜 | ||
| EFT防護 | 電源端口2kV/5或100kHz、信號端口1kV/5或100kHz，符合IEC 61000-4-4標準 | ||
| ESD防護 | 接觸放電4kV、空氣放電8kV，符合IEC 61000-4-2標準 | ||
| 振 動 | 10~55Hz、雙振幅1.5mm，X、Y、Z方向各2小時 | ||
| 沖 擊 | 500m/s2（約50G），X、Y、Z方向各3次 | ||
| IP 等 級 | IP67，符合IEC 60529標準 | ||
| 尺寸 | 44.4*25*20 | ||
| 重量（包括線纜） | 86g | ||
