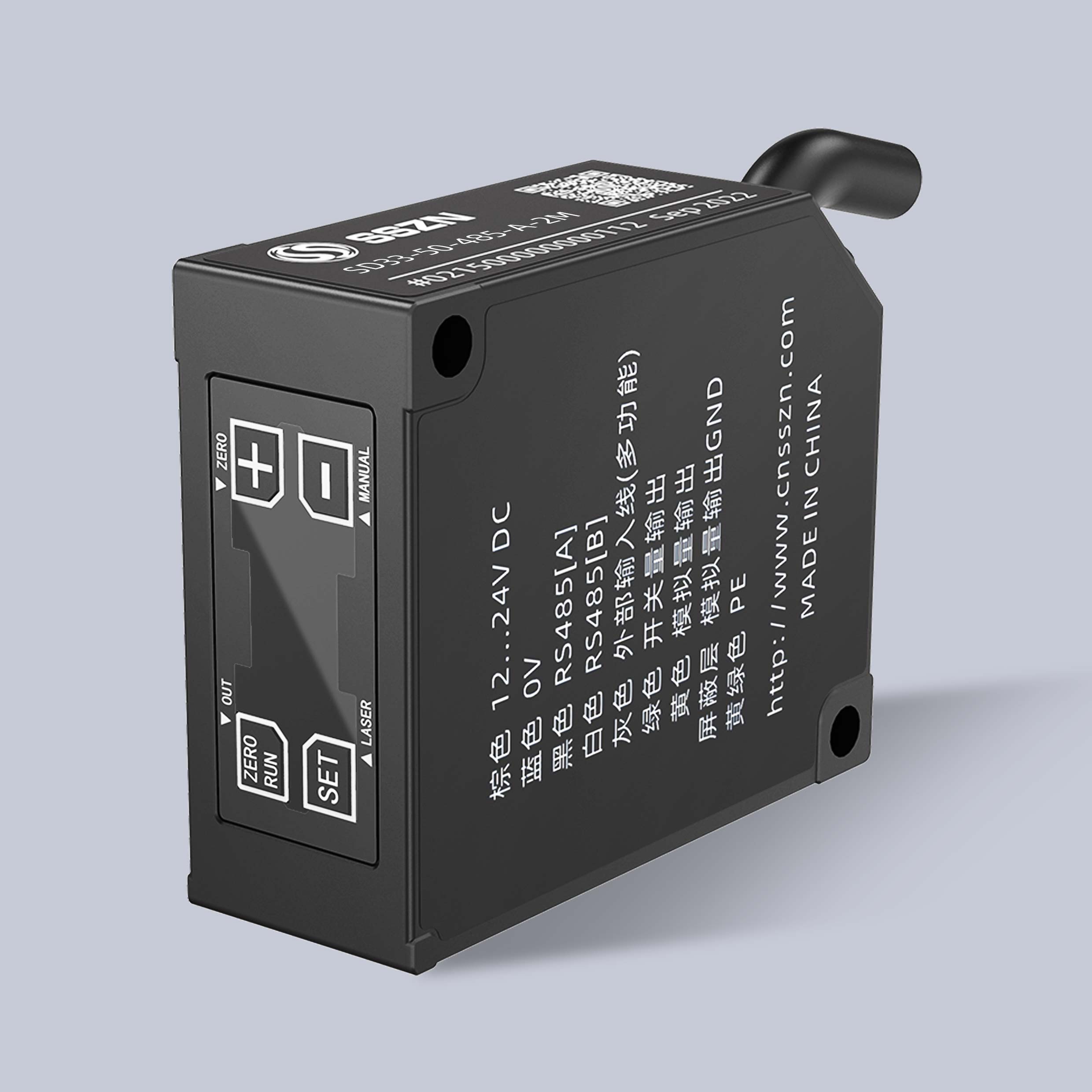

SD33-50
產品介紹
一體式機身，設定簡單，出光口和接收區域采用玻璃鏡片，耐溫性、透光性、抗腐蝕更強
相關文檔下載
立即聯系
技術規格
| 型號 | SD33-50 | ||
| 參考距離（CD） | 50mm | ||
| 測量范圍 | ±10mm | ||
| 光源 | 光源波長 | 655nm | |
| 激光器等級 | 2類 | ||
| 激光器輸出功率 | 1mW | ||
| 光點直徑（光斑尺寸） | 近端 | 120*230μm | |
| 參考距離 | 110*440μm | ||
| 遠端 | 150*670μm | ||
重復精度 | 5μm | ||
| 線性度 | ±0.1%的 F.S. | ||
| 溫度特性 | 0.05%的 F.S./℃ | ||
| 采樣頻率（Hz） | 500/1000/2000/3000Hz(可選4種級別) | ||
| 輸入輸出 | 通信端口 | 1 個 RS485（支持ModbusRTU） | |
| 模擬量輸出 | 1 路模擬量輸出，模擬電壓（0~10V）或模擬電流（4~20mA） 模擬電壓或模擬電流不可切換 | ||
| IO 輸入 | 1 路，支持激光器關閉、遠程示教、采樣保持、單脈沖觸發、歸零等功能 | ||
| IO 輸出 | 1路，判定狀態輸出 | ||
工作溫度 | -10～50℃ | ||
| 儲存溫度 | -20～70℃ | ||
| 工作濕度 | 35%~85%無凝露 | ||
| EFT防護 | 電源端口2kV/5或100kHz、信號端口1kV/5或100kHz，符合IEC 61000-4-4標準 | ||
| ESD防護 | 接觸放電4kV、空氣放電8kV，符合IEC 61000-4-2標準 | ||
| 振 動 | 10~55Hz、雙振幅1.5mm，X、Y、Z方向各2小時 | ||
| 沖 擊 | 500m/s2（約50G），X、Y、Z方向各3次 | ||
| IP 等 級 | IP67，符合IEC 60529標準 | ||
| 尺寸 | 60*50*22 | ||
| 重量（包括線纜） | 120g | ||
