技術規格

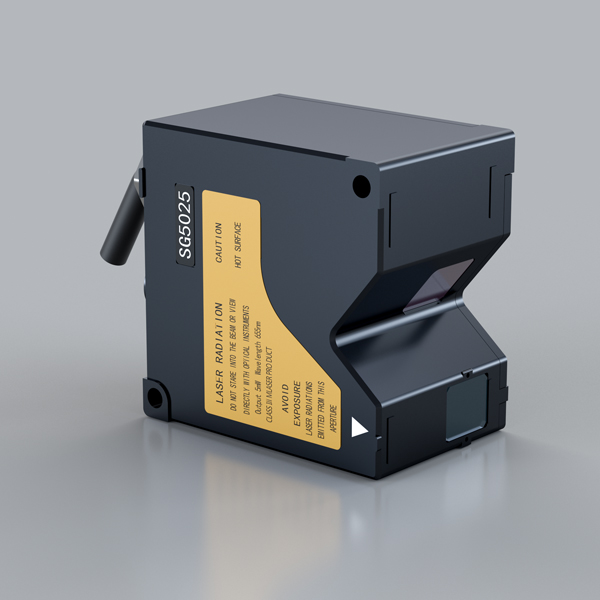

| 型號 | SG5020/SG5025 | ||
| 參考距離（CD） | 20mm | ||
| 測量范圍 | -3mm~3mm | ||
| 光源 | 光源波長 | 655nm | |
| 激光器等級 | 2類 | ||
| 激光器輸出功率 | 5mW | ||
| 光點直徑（光斑尺寸） | 小光點 | Φ45μm | |
| 寬光點 | 45*400μm | ||
重復精度① | 0.02μm | ||
| 線性度 | ±0.02%的 F.S. | ||
| 溫度特性 | 0.01%的 F.S./℃ | ||
| 采樣頻率（Hz） | 1/2/5/10/20/50/88/200/400/590kHz(可選10種級別) | ||
| 輸入輸出 | 通信端口 | 1 個 100Base-TX/1000Base-T 以太網接口，1 個 RS232 | |
| 模擬量輸出 | 1 路模擬量輸出，支持模擬電壓和模擬電流切換 | ||
| 編碼器輸入 | 1 組差分編碼器 | ||
| IO 輸入 | 14路，支持計時、歸零、重置、激光控制、配方切換等功能 | ||
| IO 輸出 | 16路，判定狀態輸出 | ||
| 儲存溫度 | -20～70℃ | ||
| 工作溫度 | 0～50℃ | ||
| 工作濕度 | 35%~85%無凝露 | ||
| EFT防護 | 電源端口2kV/5或100kHz、信號端口1kV/5或100kHz，符合IEC 61000-4-4標準 | ||
| ESD防護 | 接觸放電4kV、空氣放電8kV，符合IEC 61000-4-2標準 | ||
| 振 動 | 10Gs (10-500Hz) ，符合 IEC 68-2-6 Fc 標準 | ||
| 沖 擊 | 每軸50Gs/3ms，符合IEC 68-2-27 Ea標準 | ||
| IP 等 級 | IP67，符合IEC 60529標準 | ||
| 尺寸 | 60*61*41 | ||
| 數據線（配線）型號 | SCB-GICAM-HA2-3m/5m/10m | ||
| 重量（包括線纜） | 324g | ||
