技術規格

型號			SRI7060
參考距離（CD）			60mm
測量范圍	Z 軸高度（FS）		+13.5mm, -19.5mm (FS=33mm)
	X 軸寬度	近端	34mm
		參考距離	40mm
		遠端	49mm
光源	光源波長		405nm
	激光器等級		2M
	激光器輸出功率		10mW
重復精度	Z 軸（高度）		0.3μm
	X 軸（寬度）		4μm
線性	Z 軸（高度）		±0.02%的F.S.
輪廓數據間隔	X 軸（寬度）		15μm
X 軸輪廓點數			3200
掃描速度			750~10000Hz
溫度特性			0.01%的 F.S./℃
數據接口			1個100Base-TX/1000Base-T 以太網接口
輸入			差分編碼器（觸發）、開始信號
輸入電壓			DC 24V（45W）
工作溫度			0～50℃
儲存溫度			-20～70℃
工作濕度			35%～85% 無凝露
ESD 防護			接觸放電4kV、空氣放電8kV，符合IEC 61000-4-2標準
EFT防護			電源端口 2kV/5 或 100kHz、信號端口1kV/5或100kHz，符合IEC61000-4-4 標準
沖擊			每軸50Gs/3ms，符合IEC 68-2-27 Ea 標準
振動			10Gs (10-500Hz) ，符合 IEC 68-2-6 Fc標準
IP 等級			IP67，符合IEC 60529標準
數據線（網線）型號			L 型：SCB-HNET-HR2Z-3m/6m/10m I 型：SCB-HNET-HB2Z-3m/6m/10m
數據線（IO 線）型號			L 型：SCB-HIO-HR2Z-3m/6m/10m I 型：SCB-HIO-HB2Z-3m/6m/10m
尺寸			150.5 x 54 x 94.5mm
重量			約1020g

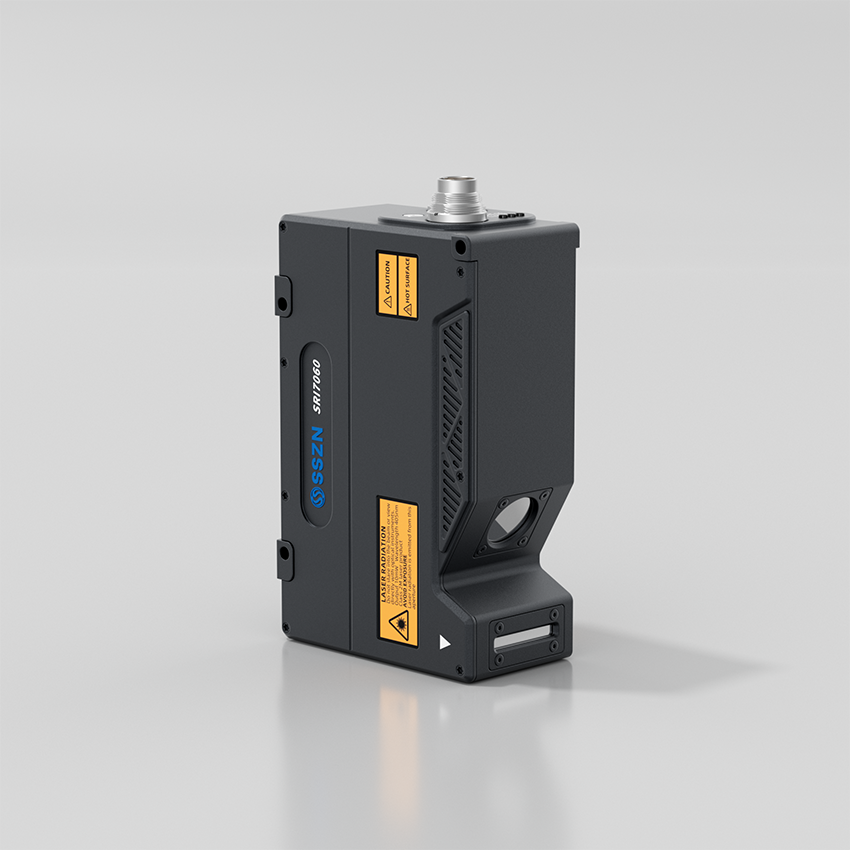

SRI7060
