打造完美焊縫！觀測熔化極氬弧焊（MIG焊）熔滴過渡
行業痛點與需求

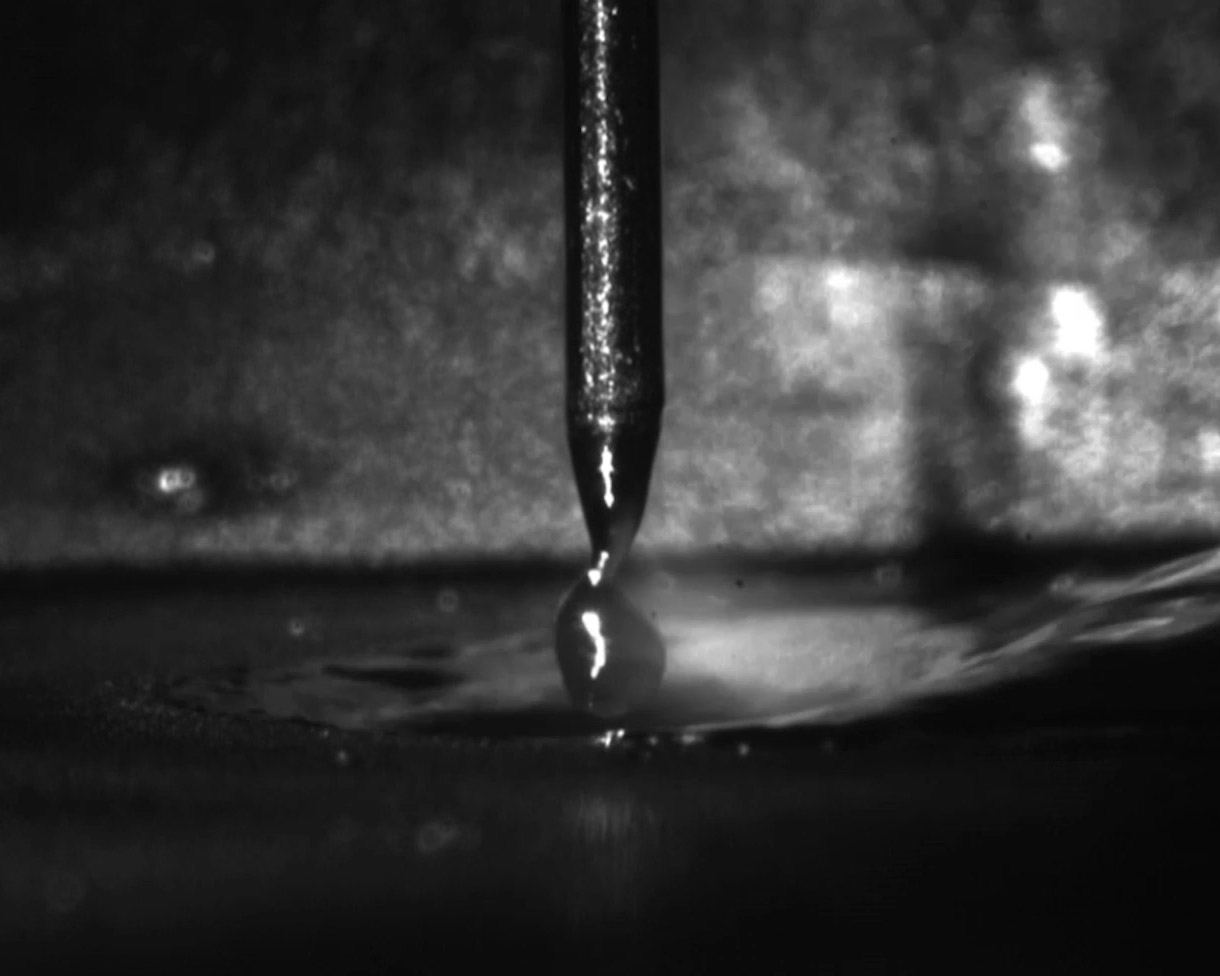

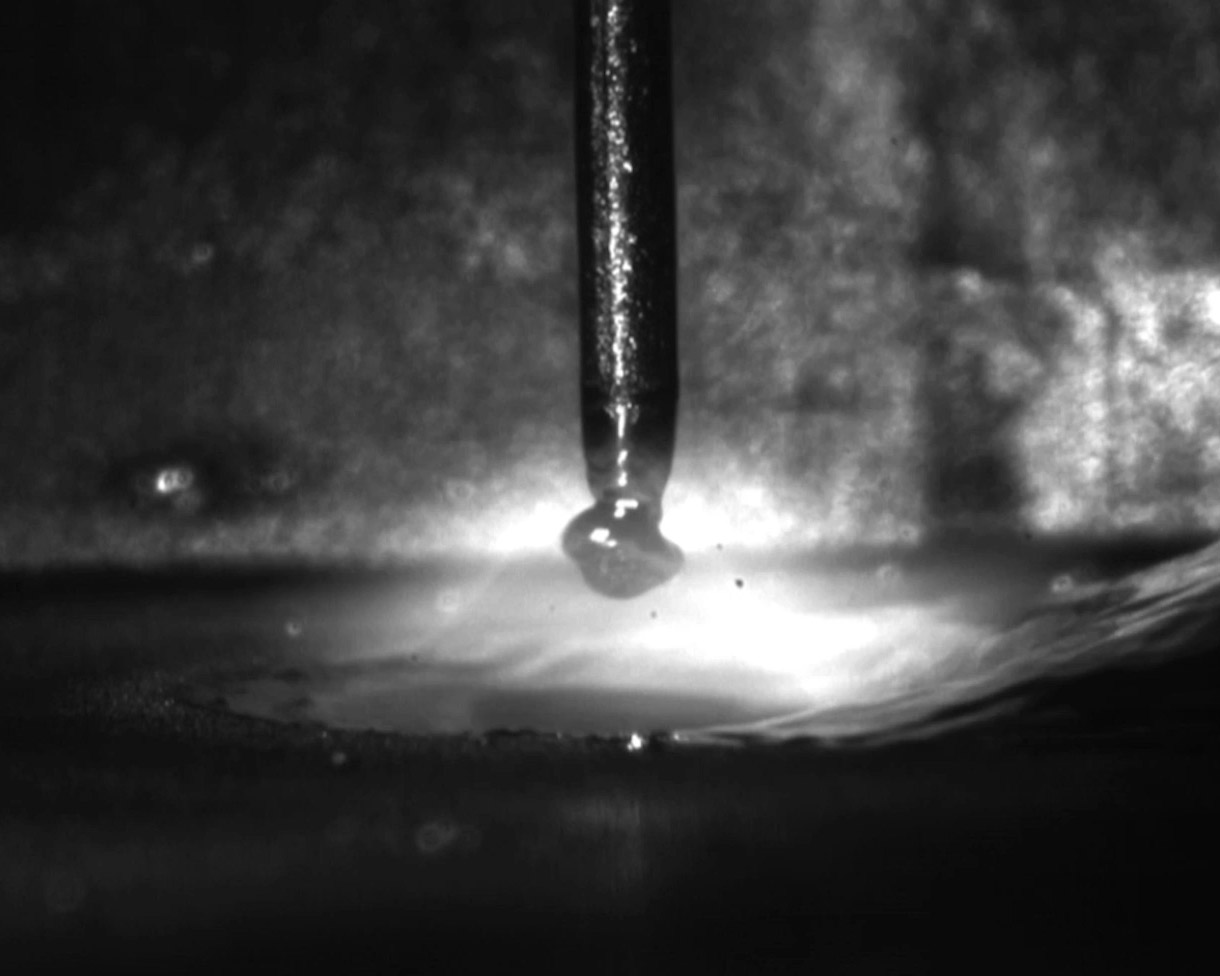

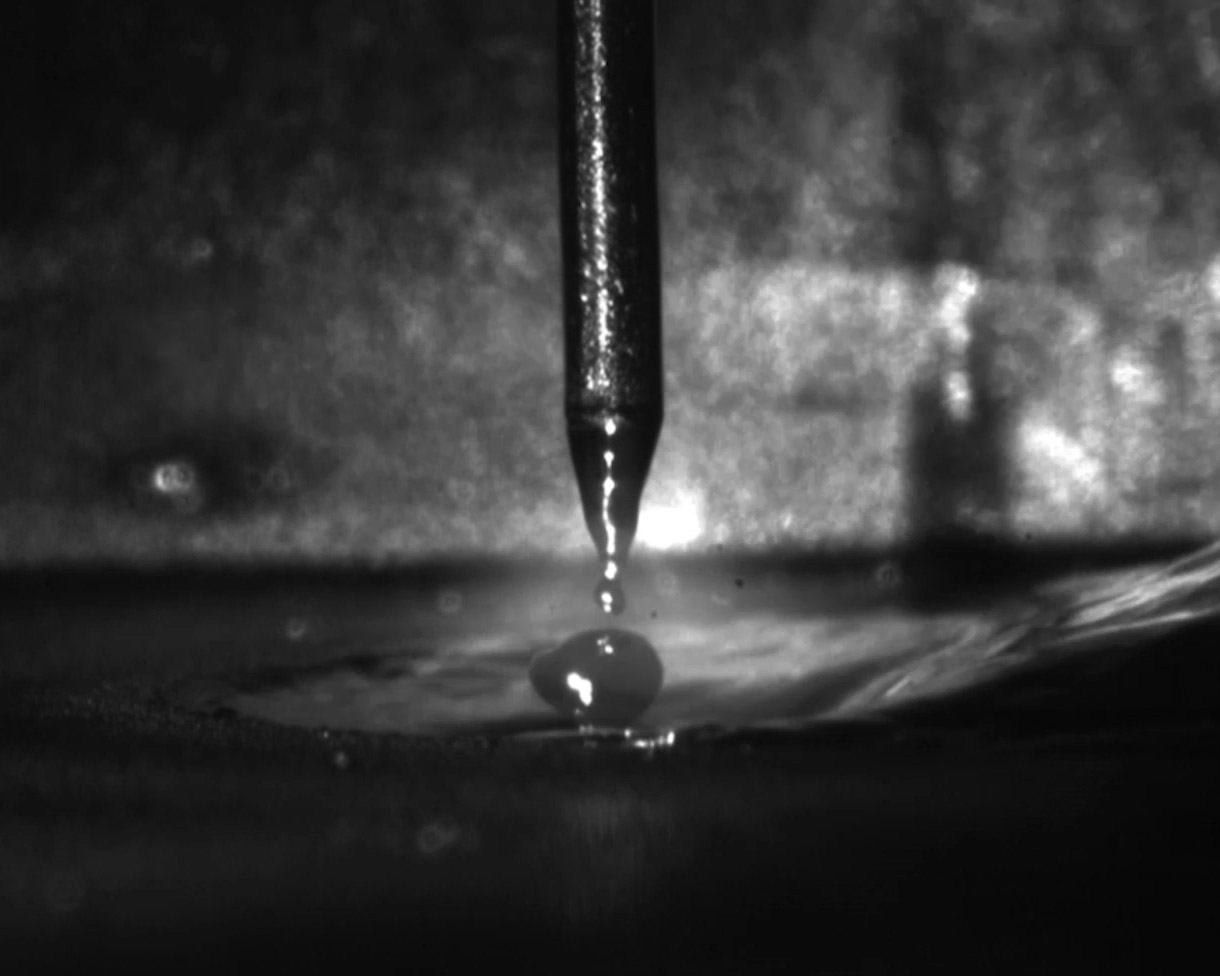

熔化極氬弧焊（MIG焊）使用熔化電極的氬弧焊叫熔化極氬弧焊。焊絲在送絲滾輪的輸送下，通往焊接區，與母材產生電弧，熔化焊絲與母材形成熔池。氬氣從噴嘴流出進行保護，焊槍移動后即形成焊縫。由于熔化極氬弧焊對熔池的保護要求較高，如果保護不良，焊縫表面便容易起皺皮，為了觀察工藝的好壞，通過便捷支架安裝在焊接設備前，采用專業濾光手段，將強光過濾，實現實時畫面觀察熔池產生，然后通過高速成像系統可以清晰的記錄焊接的動態過程及焊渣飛濺狀態每個時刻的圖像，分析熔渣飛濺的原因，改善焊接工藝。

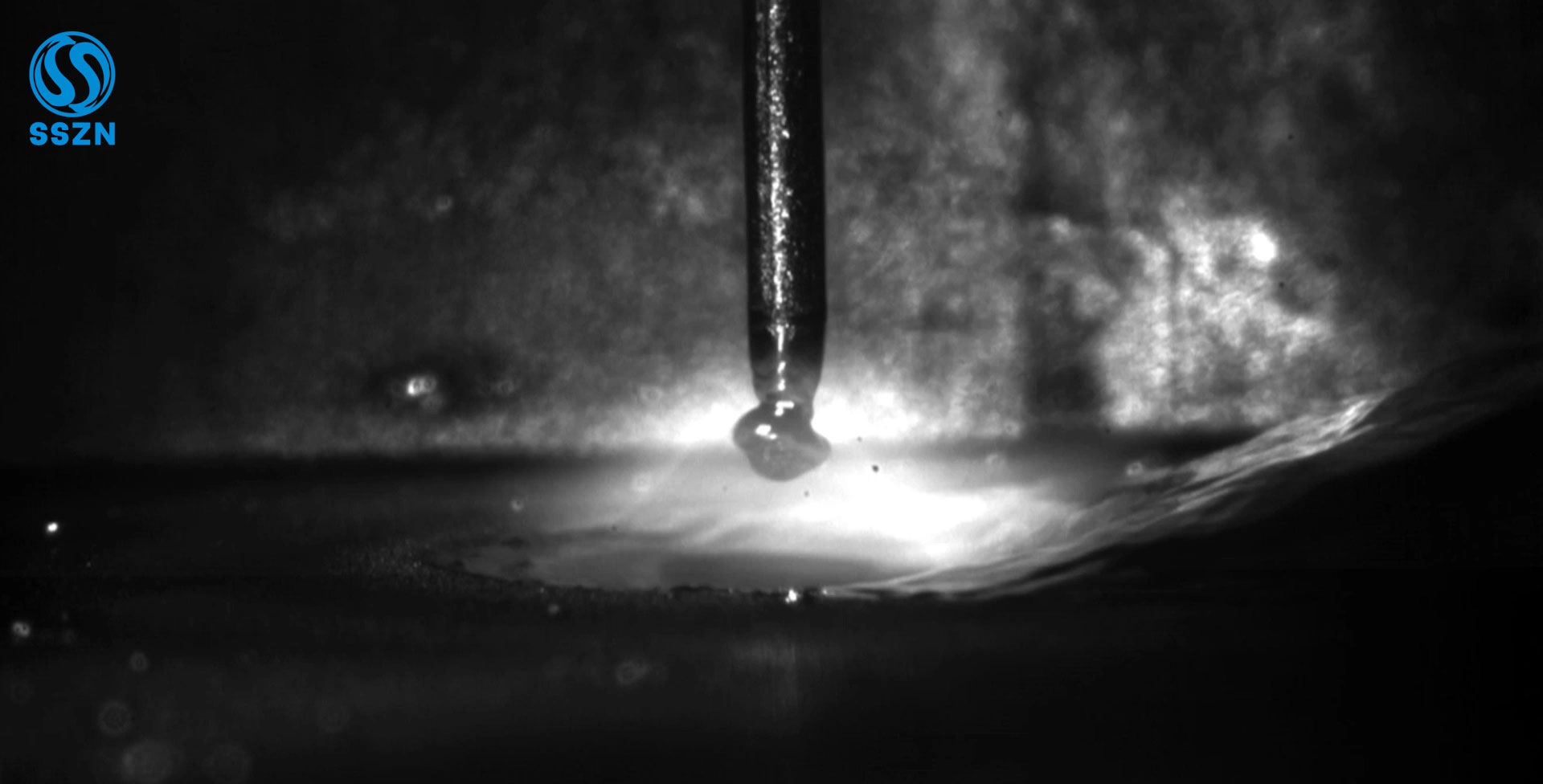

視頻展示
優勢&特點
01相機分辨率達1280×1024，幀率達6000fps
02一鍵同步設置、多種觸發模式可選
相機選型
| 性能 | |||||||
| 分辨率 | 幀率 | 記錄時間（內存） | 記錄時間（硬盤） | ||||
| 40GB | 80GB | 160GB | 4TB | 12TB | 20TB | ||
| 1280×1024 | 13800FPS | 2.4 (s) | 4.8 (s) | 9.6 (s) | 8 (min) | 24 (min) | 40 (min) |
| 1280×768 | 18000FPS | 2.4 (s) | 4.8 (s) | 9.6 (s) | 8 (min) | 24 (min) | 40 (min) |
| 1280×640 | 21000FPS | 2.6 (s) | 5.2 (s) | 10.4 (s) | 8 (min) | 25 (min) | 42 (min) |
| 1280×512 | 27000FPS | 1.9 (s) | 3.8 (s) | 7.6 (s) | 6 (min) | 18 (min) | 30 (min) |
| 1280×256 | 53000FPS | 2.4 (s) | 4.8 (s) | 9.6 (s) | 8.6 (min) | 26 (min) | 42 (min) |
| 1280×128 | 104000FPS | 2.6 (s) | 5.2 (s) | 10.4 (s) | 8.6 (min) | 26 (min) | 42 (min) |
| 1280×64 | 189000FPS | 2.7 (s) | 5.4 (s) | 10.8 (s) | 8.6 (min) | 26 (min) | 42 (min) |
| 1280×8 | 1000000FPS | 4.1 (s) | 8.2 (s) | 16.4 (s) | 13.6 (min) | 40 (min) | 68 (min) |
| 規格 | |||
| 型號 | TYPE | SH6-113 | |
| 最大分辨率 | Full Resolution | 1280×1024 | |
| 滿幅拍攝速度 | Full Frame Rate | 13600FPS | |
| 最大拍攝速度 | Maximum Frame Rate | 1000000FPS | |
| 最小曝光時間 | Minimum Exposure Time | 100ns | |
| 像元尺寸 | Pixel Size | 14.6μm | |
| 標準內存 | Standard RAM | 40BG/80BG/160BG | |
| 擴展內存 | Extended Memor | 4TB/12TB/20TB | |
| 動態范圍 | Dynamic Range | 60dB | |
| 模擬增益 | Analog Gain | ×2、×4、×8 | |
| 位深 | Bit Resolution | 8bit/10bit/12bit | |
| 快門類型 | Shutte Mode | 全局快門 | |
| 色彩 | Color | 單色（M）/彩色（C） | |
| 窗口采集 | ROI | 支持 | |
| 鏡頭卡口 | Lens Mount | E接口,可轉接F接口、C接口、EF接口 | |
| 數據接口 | Data Interface | 萬兆以太網，自適應千兆以太網 | |
| 靈敏度 | Sensitivity | ISO67000(M)；ISO23000(C) | |
| 風扇控制 | Fan Control | 支持開啟關閉、根據溫度自適應轉速 | |
| 工作溫度/濕度 | Operating Temperature/Humidity | 標準-10~50℃，95%以下（無結露）,可定制-35~65℃寬溫版 | |
| 視頻信號輸出 | Video Signal Output | SDI、以太網 | |
| 錄制模式 | Recording Mode | 開始、結束、中心、隨機、手動 | |
| 觸發模式 | Trigger Mode | 手動、IO、圖像 | |
| 外部信號 | External Signal | 輸入：觸發（TTL/開關）信號、同步信號、ready信號、event信號、IRIGB碼信號 輸出：觸發（TTL/開關）信號、同步信號、ready信號、曝光中信號、記錄中信號 | |
| 電源 | Power Supply | 雙電源、DC24V | |
| 尺寸（不含鏡頭） | Dimensions (excluding lens) | 217D×110W×110H，不含凸起部分 | |
| 重量 | Weight | 3.8kg | |
| 功率 | Power Consumption | 55W | |
| 標準配件 | Standard Accessories | 電源線×1，AC適配器×1，網線×1、相機控制軟件×1，使用手冊×1，出廠合格證×1 | |
