隔膜糾偏檢測
行業痛點與需求

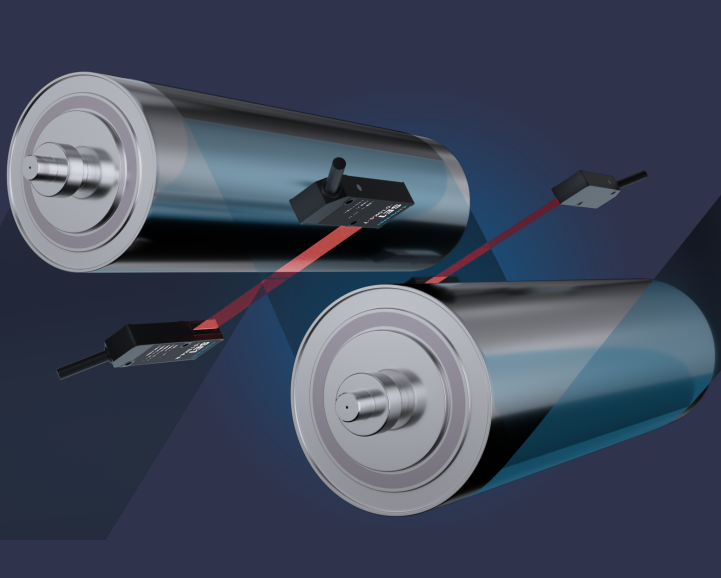

在電芯生產卷繞工序中，需要實時檢測上隔膜、下隔膜邊緣位置，以保證在電芯卷繞時隔膜邊緣對齊度。隔膜材料有干法隔膜和濕法隔膜，透光性不同，要求糾偏傳感器能夠適應兩種隔膜材料的透光性，并且保證糾偏精度。采用深視SE1系列糾偏傳感器，在隔膜放卷工位對射安裝，能夠適應干法隔膜、濕法隔膜不同的透光性，保證糾偏精度。
優勢&特點
01性能強悍：行業最高采樣頻率4kHz，響應時間250μs
02豐富的通訊方式：通訊方式有EtherCAT、電壓模擬量、電流模擬量通訊
03良好的抗干擾性能：所有線纜帶屏蔽保護，抗干擾性能優良
相機選型
| 傳感頭主要技術指標 | |
| 測量范圍 | 邊緣：±5mm |
| 收發頭距離 | 最大 300mm |
| 光源 | 半導體紅色激光 |
| 線性度 | 收發頭距離 100mm 時：±0.4%F.S. （±40μm） |
| 重復精度 | 2μm |
| 響應時間 | 250μs |
| 接口 | RS485 |
| 環境溫/濕度 | -20℃～+50℃/35～85%RH（無凝露結冰） |
| 儲存溫/濕度 | -40℃～+70℃/35～85%RH（無凝露結冰） |
| 防護等級 | IP67 |
| 外殼材料 | 鋁合金 |
| 尺寸 | 21mm×61mm×10.6mm |
| 控制器主要指標 | ||
| 型號 | SEA-DM2-A/V | SEA-DM2 |
| 傳感頭連接數量 | Max. 2 對傳感頭 | Max. 2 對傳感頭 |
| 傳感頭連接方式 | M8 6 針連接器 | M8 6 針連接器 |
| 傳感頭通信方式 | RS-485（電纜線最長 20m） | RS-485（電纜線最長 20m） |
| 顯示測量值 | TFT 屏 | TFT 屏 |
| 顯示指示燈 | 電源指示燈：綠；輸出指示燈：紅 | 電源指示燈：綠；輸出指示燈：紅 |
| I/O 外部輸入 | 1 路（同時對傳感頭通道 1/通道 2 有效） | |
| I/O 開關量輸出 | 2 路輸出 PNP/NPN 可選 集電極開路 Max. 100mA/DC 24V 殘留電壓 1.8V 以下 | |
| I/O 模擬量輸出 | 2 路輸出 模擬量電流/電壓可選，電流：4～20mA（最大負載300Ω）或電壓：0～10V（輸出電阻100Ω） | |
| 防護等級 | IP50 | IP50 |
| 使用環境 溫/濕度 | -20℃～+50℃/35～85%RH（無凝露結冰） | -20℃～+50℃/35～85%RH（無凝露結冰） |
| 存儲環境 溫/濕度 | -20℃～+70℃/35～85%RH（無凝露結冰） | -20℃～+70℃/35～85%RH（無凝露結冰） |
| 安裝方法 | DIN 導軌安裝設置 | DIN 導軌安裝設置 |
| 外殼材質 | PC+玻纖 | PC+玻纖 |
| EtherCAT 通訊單元技術指標 | |
| EtherCAT 節點間距離 | Max. 100m |
| EtherCAT 傳輸速度 | 100Mbps |
| EtherCAT 對應功能 | 過程數據通信，信箱通信 |
| 連接傳感器可連接機型 | 控制器 SEA-DM2 |
| 連接傳感器可連接個數 | 最大 8 個控制器（16對傳感頭） |
| 連接傳感器可連接形式 | 10 針連接器 |
| PDO 通信 數據傳輸 | 支持 |
| SDO 通信 數據傳輸 | 支持 |
| 使用環境 溫/濕度 | -20℃～+50℃/35～85%RH（無凝露結冰） |
| 存儲環境 溫/濕度 | -40℃～+70℃/35～85%RH（無凝露結冰） |
| 防護等級 | IP50 |
| 安裝 | 35mm DIN 導軌（可導電） |
| 外殼材質 | PC+玻纖 |
| 糾偏傳感器型號說明 | |
| 發射傳感頭 | SE1-010K4-T |
| 接受傳感頭 | SE1-010K4-R |
| 控制器 | SEA-DM2-A/V；SEA-DM2 |
| EtherCAT 通用通信模塊 | SU1-EC |
| 2m 長 Y 型線纜 | SCB-EY-HA3-2m |
| 5m 長 Y 型線纜 | SCB-EY-HA3-5m |
| 5m 長延長線纜 | SCB-EF-HA3-5m |
