3D視覺引導智能機器人切割風力葉片
行業痛點與需求

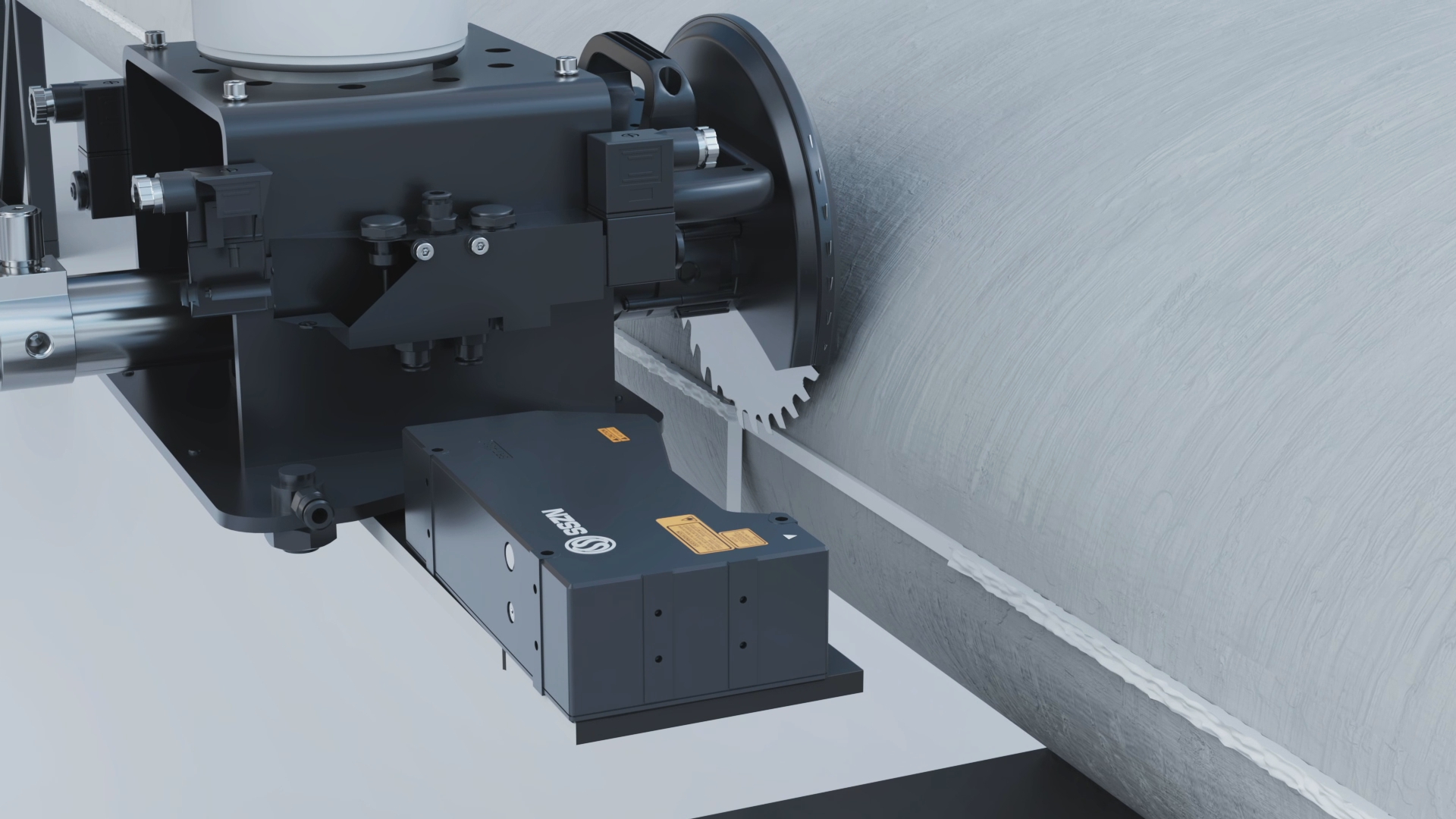

在風力葉片生產的工藝中，引導切割是非常重要的一環，在風輪葉片切割中，通過使用六軸機械手，結合3D相機引導以及3D標定相關算法，能夠?qū)崿F(xiàn)風力葉片的引導切割作業。采用深視智能SR7400激光三維輪廓測量儀掃描風力葉片，通過目標空間坐標和機械臂空間坐標計算出坐標轉換矩陣，將相機的像素坐標變換到機械手的空間坐標系中；依據機械手坐標系計算出各個電機該如何運動，控制機械手到達指定位置進行切割。
視頻展示
優勢&特點
01掃描速度：1250-10000Hz
02使用SR7400，Z軸靜態重復精度5μm
03相機穩定性高，可結合2D灰度圖像計算
相機選型
| 型號 | SR7400 | |||
| 參考距離（CD） | 400mm | |||
| 測量范圍 | Z 軸高度（FS） | 200mm | ||
| X 軸寬度 | 近端 | 180mm | ||
| 參考距離 | 220mm | |||
| 遠端 | 280mm | |||
| 光源 | 光源波長 | 405nm藍光 | ||
| 激光器等級 | 2M | |||
| 激光器輸出功率 | 10mW | |||
| 重復精度 | Z 軸（高度） | 5μm | ||
| X 軸（寬度） | 20μm | |||
| 線性 | Z 軸（高度） | ±0.02%的F.S. | ||
| 輪廓數據間隔 | X 軸（寬度） | 90μm | ||
| X 軸輪廓點數 | 3200 | |||
| 反射角度（°） | 17 | |||
| 掃描速度（Hz） | 1250~10000 | |||
| 尺 寸 | 189.5×93×48 | |||
| 重 量 | 840 | |||
| 溫度特性 | 0.02%的 F.S./℃ | |||
| 編碼器輸入 | 支持單端、差分編碼器 | |||
| 輸入輸出 | 1個100Base-TX/1000Base-T以太網接口 | |||
| 工作溫度 | 0～50℃ | |||
| 儲存溫度 | -20～70℃ | |||
| 工作濕度 | 35%～85% 無凝露 | |||
| ESD防護 | 接觸放電4kV、空氣放電8kV，符合IEC 61000-4-2標準 | |||
| EFT防護 | 電源端口2kV/5或100kHz、信號端口1kV/5或100kHz，符合IEC 61000-4-4標準 | |||
| 沖 擊 | 每軸50Gs/3ms，符合IEC 68-2-27 Ea標準 | |||
| 振 動 | 10Gs (10-500Hz) ，符合 IEC 68-2-6 Fc 標準 | |||
| 外殼防護等級 | IP67，符合IEC 60529標準 | |||
