逆變器引腳檢測
行業痛點與需求
光伏逆變器應用在太陽能光伏發電系統中，將太陽電池組件產生的直流電轉換成頻率可調節的交流電，而逆變器的引腳容易出現彎折，變形等問題，可通過視覺檢測確保其質量。

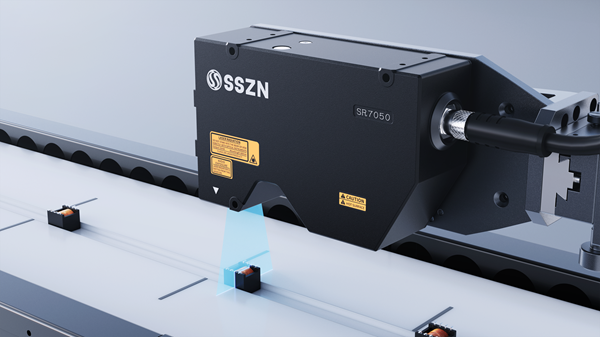

激光三維輪廓測量?jī)xSR7050通過對逆變器引腳的掃描，可準確測得引腳高度，對于引腳的細微彎折、變形、缺失等情況均可識別、采樣頻率快，分辨率高、重復性精度達0.002mm，批量產線也可穩定檢測。
優勢&特點
01檢測速度可達100mm/s，穩定識別大于0.5mm*0.5mm的缺陷面積
02使用SR7050，Z軸靜態重復精度0.2μm
03相機穩定性高，可結合2D灰度圖像計算
相機選型
| 型號 | SR7050 | |||
| 參考距離（CD） | 50mm | |||
| 測量范圍 | Z 軸高度（FS） | 5mm | ||
| X 軸寬度 | 近端 | 30mm | ||
| 參考距離 | 30.5mm | |||
| 遠端 | 31.5mm | |||
| 光源 | 光源波長 | 405nm藍光 | ||
| 激光器等級 | 2M | |||
| 激光器輸出功率 | 10mW | |||
| 重復精度 | Z 軸（高度） | 0.2μm | ||
| X 軸（寬度） | 2.5μm | |||
| 線性 | Z 軸（高度） | ±0.05%的F.S. | ||
| 輪廓數據間隔 | X 軸（寬度） | 10μm | ||
| X 軸輪廓點數 | 3200 | |||
| 反射角度（°） | 45 | |||
| 掃描速度（Hz） | 2500~10000 | |||
| 尺 寸 | 159.5×98×48.2 | |||
| 重 量 | 750 | |||
| 溫度特性 | 0.02%的 F.S./℃ | |||
| 編碼器輸入 | 支持單端、差分編碼器 | |||
| 輸入輸出 | 1個100Base-TX/1000Base-T以太網接口 | |||
| 工作溫度 | 0～50℃ | |||
| 儲存溫度 | -20～70℃ | |||
| 工作濕度 | 35%～85% 無凝露 | |||
| ESD防護 | 接觸放電4kV、空氣放電8kV，符合IEC 61000-4-2標準 | |||
| EFT防護 | 電源端口2kV/5或100kHz、信號端口1kV/5或100kHz，符合IEC 61000-4-4標準 | |||
| 沖 擊 | 每軸50Gs/3ms，符合IEC 68-2-27 Ea標準 | |||
| 振 動 | 10Gs (10-500Hz) ，符合 IEC 68-2-6 Fc 標準 | |||
| 外殼防護等級 | IP67，符合IEC 60529標準 | |||
