紋影成像
行業痛點與需求

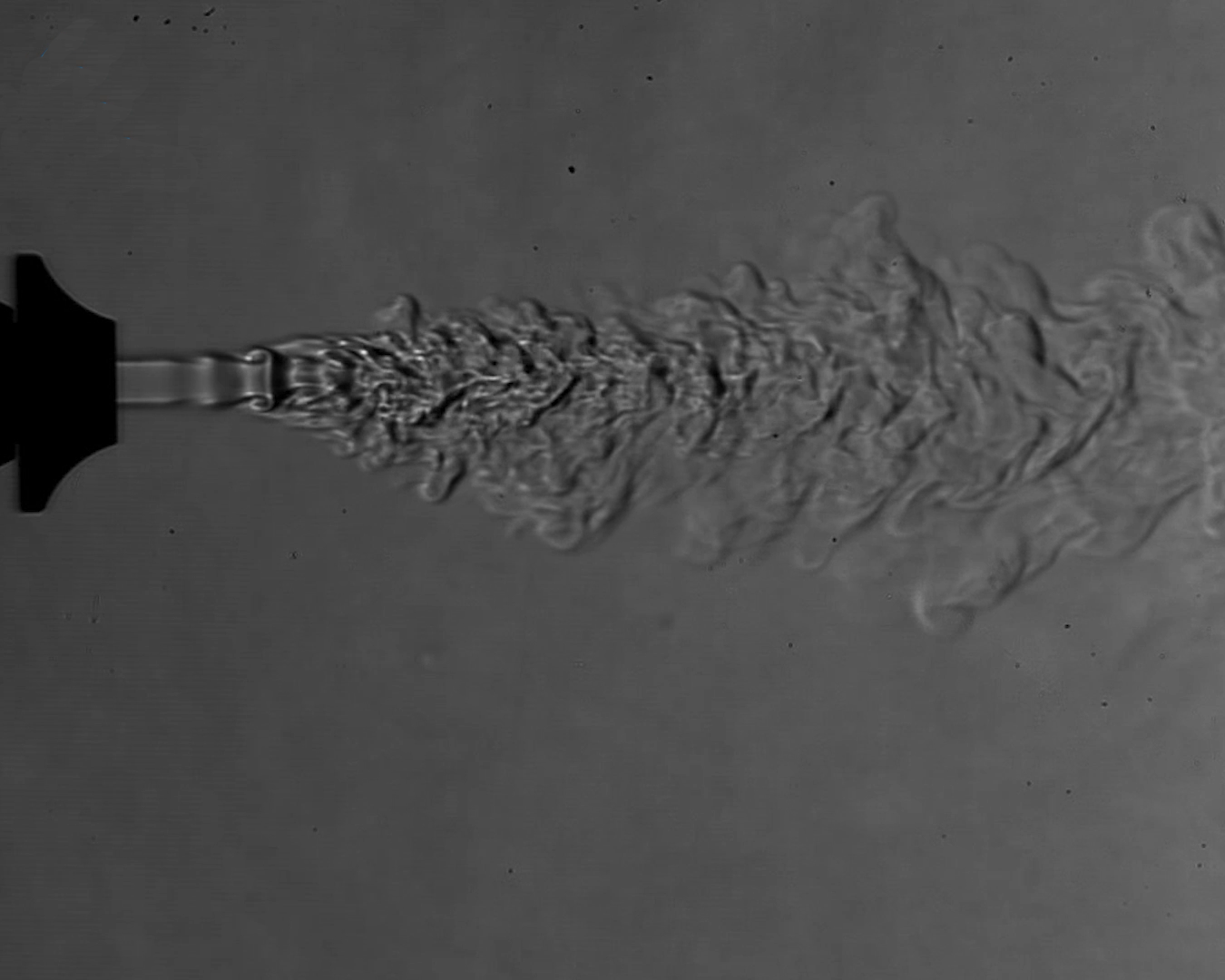

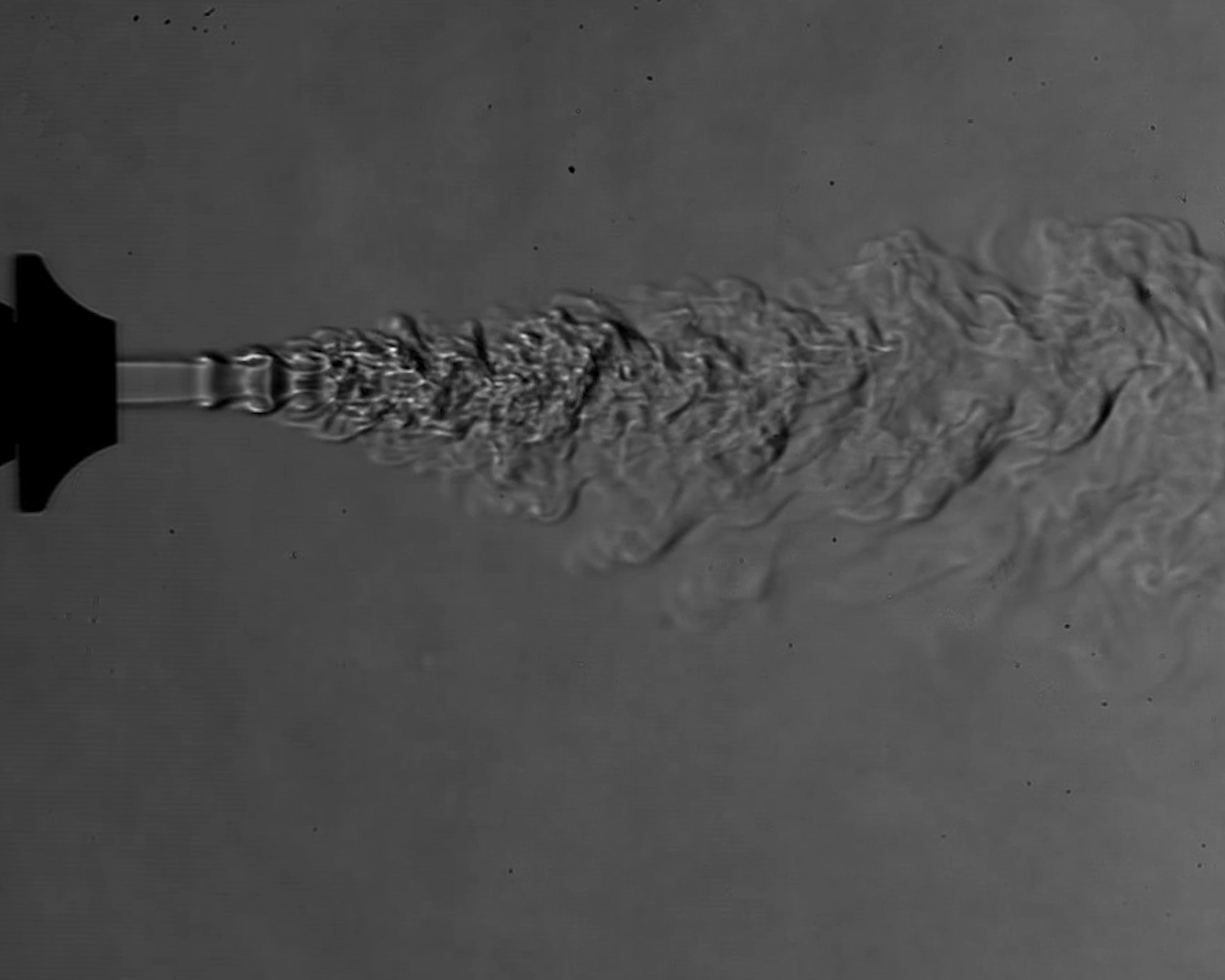

利用光在被測流場中的折射率梯度正比于流場的氣流密度的原理，將流場中密度梯度的變化轉變?yōu)橛涗浧矫嫔舷鄬鈴姷淖兓?，使可壓縮流場中的激波、壓縮波等密度變化劇烈的區域成為可觀察、可分辨的圖像。通過高速攝像機搭配紋影儀方案分析不同氣體、不同規格噴頭噴射流速與形態變化關系。

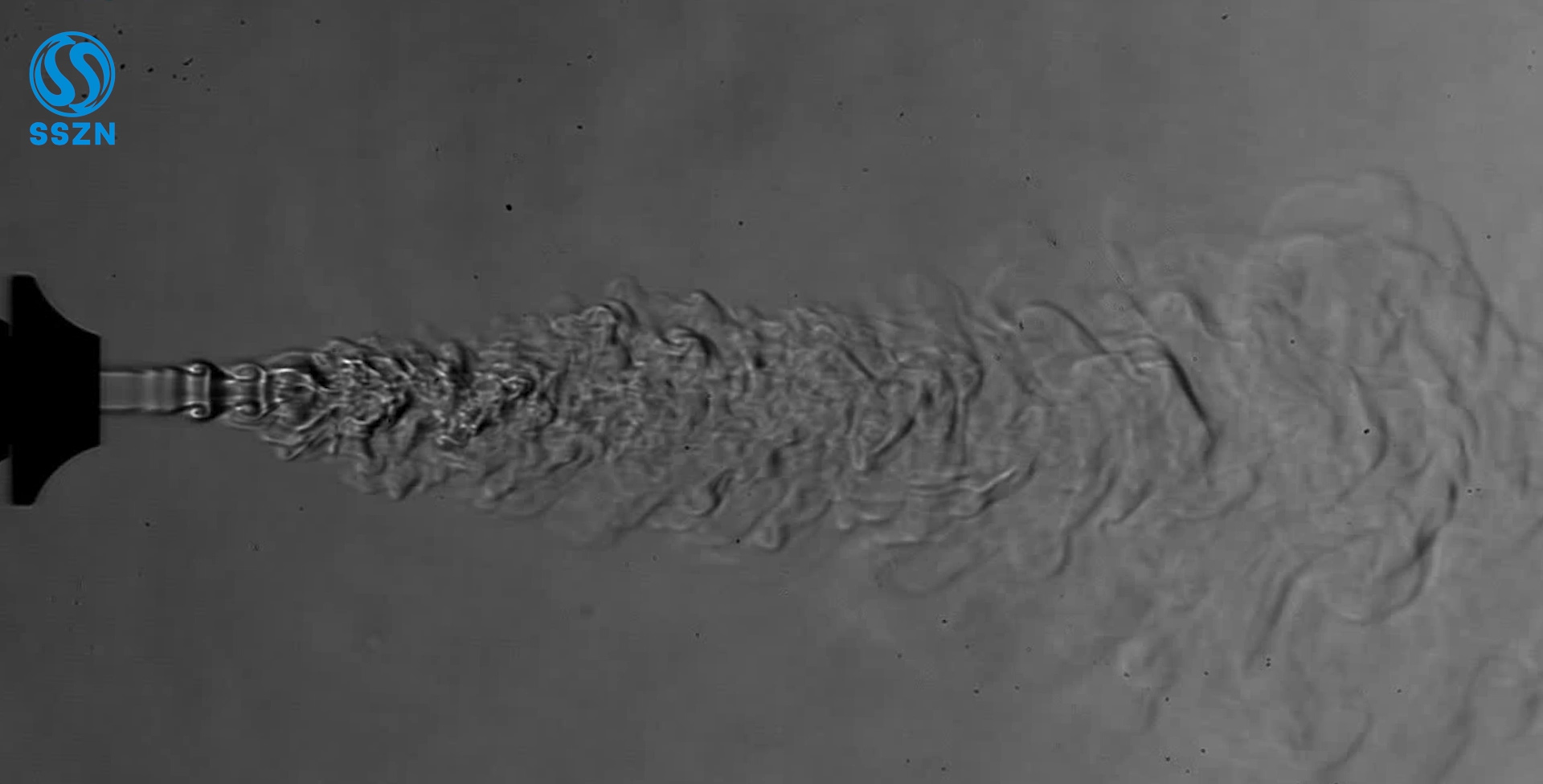

視頻展示
優勢&特點
01相機分辨率達1280×1024，幀率達5000fps
02拍攝畫面邊界輪廓清晰呈現
相機選型
| 規格 | |||
| 型號 | TYPE | SH6-109 | |
| 最大分辨率 | Full Resolution | 1280×1024 | |
| 滿幅拍攝速度 | Full Frame Rate | 9500fps | |
| 最大拍攝速度 | Maximum Frame Rate | 705000fp | |
| 最小曝光時間 | Minimum Exposure Time | 1μs(標準)、100ns(可選) | |
| 像元尺寸 | Pixel Size | 14.6μm | |
| 標準內存 | Standard RAM | 40G、80G、160G可選 | |
| 擴展內存 | Extended Memor | 4T、12T、20T可選 | |
| 動態范圍 | Dynamic Range | 60dB | |
| 模擬增益 | Analog Gain | ×2、×4、×8 | |
| 位深 | Bit Resolution | 8bit/10bit/12bit | |
| 快門類型 | Shutte Mode | 全局快門 | |
| 色彩 | Color | 單色（M）/彩色（C） | |
| 窗口采集 | ROI | 支持 | |
| 鏡頭卡口 | Lens Mount | E接口，可轉接F接口、C接口、EF接口 | |
| 數據接口 | Data Interface | 萬兆以太網，自適應千兆以太網 | |
| 靈敏度 | Sensitivity | ISO67000(M)；ISO23000(C) | |
| 風扇控制 | Fan Control | 支持開啟關閉、根據溫度自適應轉速 | |
| 工作溫度/濕度 | Operating Temperature/Humidity | 標準-10~50℃，95%以下（無結露），可定制-35~65℃寬溫版 | |
| 視頻信號輸出 | Video Signal Output | SDI、以太網 | |
| 錄制模式 | Recording Mode | 開始、結束、中心、隨機、手動 | |
| 觸發模式 | Trigger Mode | 手動、IO、圖像 | |
| 外部信號 | External Signal | 輸入：觸發（TTL/開關）信號、同步信號、ready信號、event信號、IRIGB碼信號 輸出：觸發（TTL/開關）信號、同步信號、ready信號、曝光中信號、記錄中信號 | |
| 電源 | Power Supply | 雙電源、DC24V | |
| 尺寸（不含鏡頭） | Dimensions (excluding lens) | 217D×110W×110H，不含凸起部分 | |
| 重量 | Weight | 3.8kg | |
| 功率 | Power Consumption | 55W | |
| 標準配件 | Standard Accessories | 電源線×1，AC適配器×1，網線×1、相機控制軟件×1，使用手冊×1，出廠合格證×1 | |
