半導體分選機篩選過程
行業痛點與需求
半導體測試過程中需要設備有分選機、探針臺、測試機以及光學顯微鏡、缺陷觀測設備等，對應不同測試環節。分選機主要應用于芯片設計檢驗階段和成品終測環節，是重要檢測設備之一。

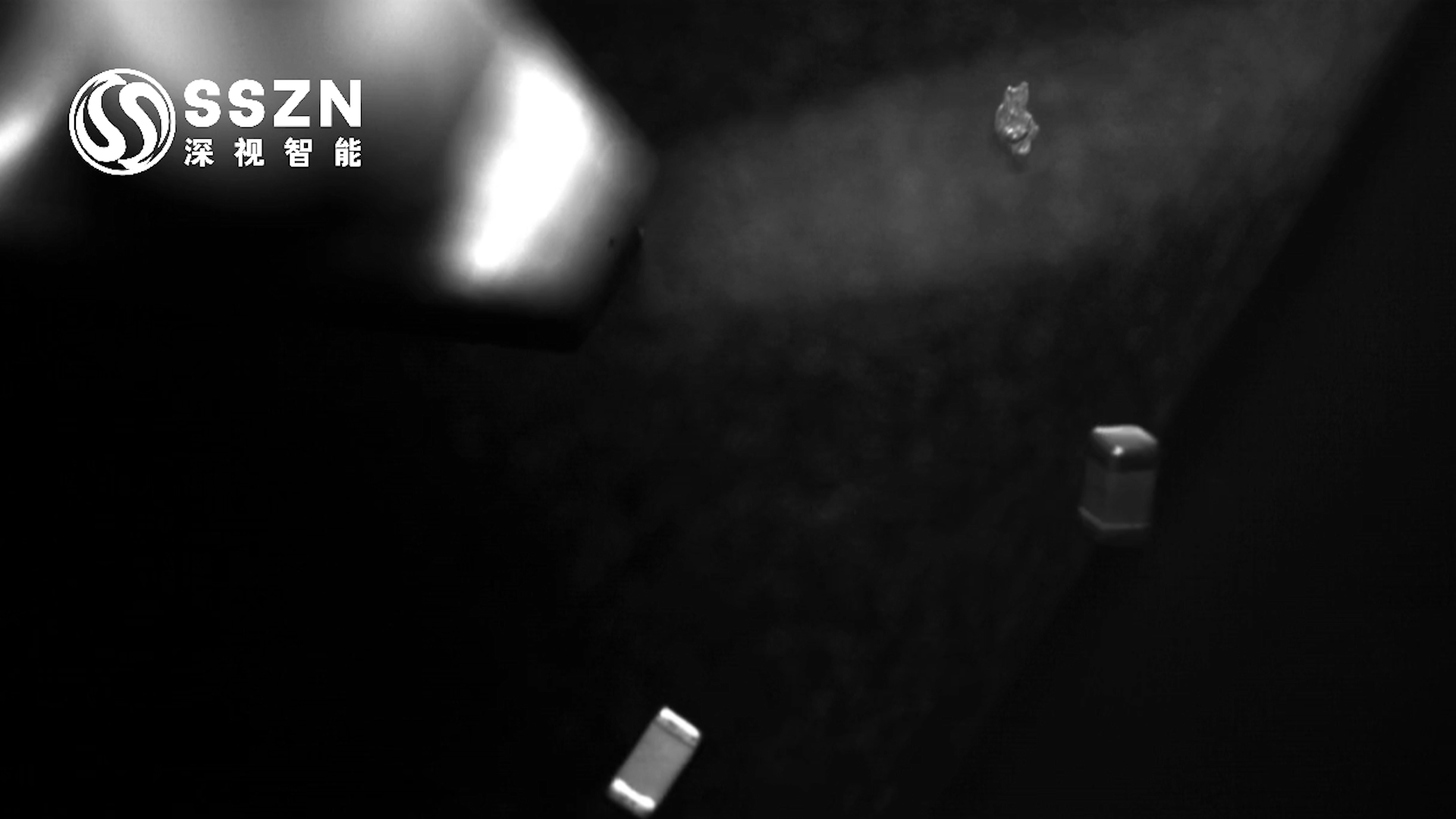

在篩選過程中，一些測試流程由于器件小，動作快，無法通過肉眼或普通相機去快速觀察得出結論，然而高速相機解決了這一問題。本實驗使用深視智能Mini系列高速相機，小體積相機，結合帶有倍率鏡頭，可以從容的在狹窄機臺內進行拍攝。
視頻展示
" data-src="http://https://www.bilibili.com/video/BV1uT421178T/?vd_source=987dc72401ee4e3aa5558fdb533310b4 https://www.bilibili.com/video/BV1Yp4y1n79i/?spm_id_from=autoNext ">
優勢&特點
01完全自主知識產權的20層PCB堆疊設計和10Gbps Serdes板內互聯技術
02將機身體積和散熱做到了完美的平衡
03得益于自研陣列式并行存儲架構，使得機身內最大存儲可擴展到4TB
相機選型
| 規格 | |||
| 型號 | TYPE | SH3-103 | |
| 最大分辨率 | Full Resolution | 1280×1024 | |
| 滿幅拍攝速度 | Full Frame Rate | 3000FPS | |
| 最大拍攝速度 | Maximum Frame Rate | 219000FPS | |
| 最小曝光時間 | Minimum Exposure Time | 100ns | |
| 像元尺寸 | Pixel Size | 14.6μm | |
| 標準內存 | Standard RAM | 16GB/32GB/64GB/128GB | |
| 擴展內存 | Extended Memor | 1.2TB/2TB/4TB | |
| 動態范圍 | Dynamic Range | 60dB | |
| 模擬增益 | Analog Gain | ×2、×4、×8 | |
| 位深 | Bit Resolution | 8bit/10bit/12bit | |
PIV雙曝光 | PIV Dual Exposure | ≥210ns | |
| 色彩 | Color | 單色（M）/彩色（C） | |
| 窗口采集 | ROI | 支持 | |
| 鏡頭卡口 | Lens Mount | E接口,可轉接F接口、C接口、EF接口 | |
| 數據接口 | Data Interface | 萬兆以太網，自適應千兆以太網 | |
| 靈敏度 | Sensitivity | ISO56000(M)；ISO21000(C) | |
| 風扇控制 | Fan Control | 支持開啟關閉、根據溫度自適應轉速 | |
| 工作溫度/濕度 | Operating Temperature/Humidity | 標準-10~50℃，95%以下（無結露）,可定制-35~65℃寬溫版 | |
| 視頻信號輸出 | Video Signal Output | 以太網 | |
| 錄制模式 | Recording Mode | 開始、結束、中心、隨機、手動 | |
| 觸發模式 | Trigger Mode | 手動、IO、圖像 | |
| 外部信號 | External Signal | 輸入：觸發（TTL/開關）信號、同步信號、ready信號、event信號、IRIGB 輸出：觸發、同步信號、ready信號 | |
| 電源 | Power Supply | DC24V | |
| 尺寸（不含鏡頭） | Dimensions (excluding lens) | 90D×110W×110H，不含凸起部分 | |
| 重量 | Weight | 1.6kg | |
| 功率 | Power Consumption | 30W | |
| 標準配件 | Standard Accessories | 電源線×1，AC適配器×1，網線×1、相機控制軟件×1，使用手冊×1，出廠合格證×1 | |
